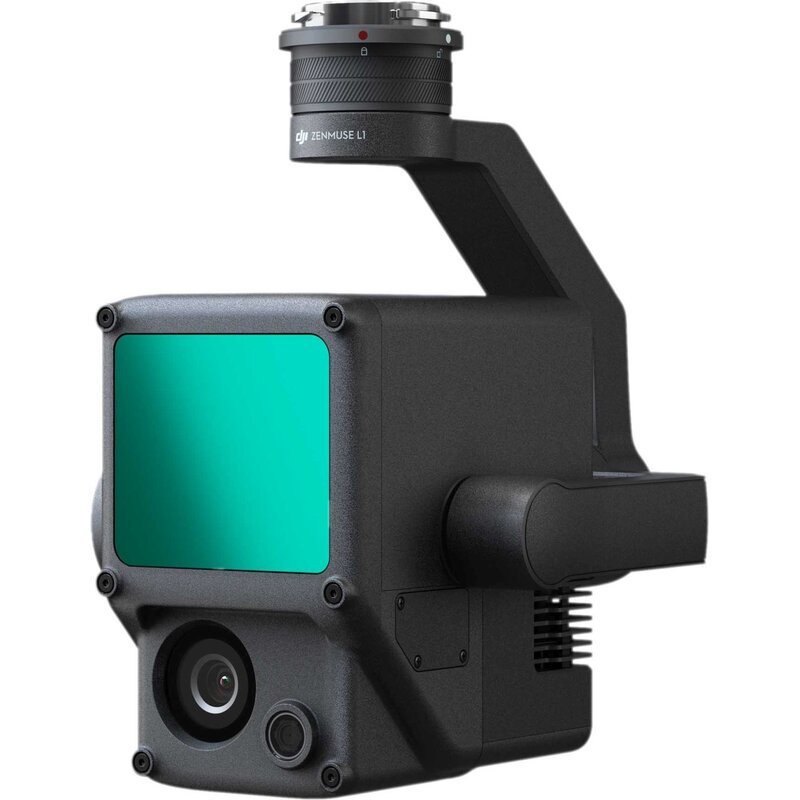

DJI Zenmuse L1

DJI Zenmuse L1 - Lidar

Eine Lidar + RGB-Lösung für die Luftbildvermessung

<iframe width="920" height="560" src="https://www.youtube.com/embed/c0v-oCD8bX0" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture" allowfullscreen></iframe>

Die Zenmuse L1 integriert ein Livox Lidar-Modul, eine hochpräzise IMU und eine Kamera mit einem 1-Zoll-CMOS auf einem 3-Achsen-stabilisierten Gimbal. Bei Verwendung mit Matrice 300 RTK und DJI Terra bildet der L1 eine Komplettlösung, die Ihnen den ganzen Tag über 3D-Daten in Echtzeit liefert, die Details komplexer Strukturen effizient erfasst und hochpräzise rekonstruierte Modelle liefert.

[Image id="16275" lightbox="false" ]

• Integriert ein Lidar-Modul, eine RGB-Kamera und eine hochpräzise IMU
• Hohe Effizienz 2 km2 in einem einzigen Flug zurückgelegt
• Hohe Genauigkeit Vertikale Genauigkeit: 5 cm / Horizontale Genauigkeit: 10 cm
• Punktesatz: 240.000 pts/s
• Unterstützt 3 Rückgaben
• Erfassungsbereich: 450 m (80% Reflexionsvermögen, 0 klx)
• IP44 Schutzgrad gegen Eindringen
• Punktwolke LiveView

Digitalisieren ohne Kompromisse

Außergewöhnliche Effizienz
Generieren Sie farbige Punktwolkenmodelle in Echtzeit oder erfassen Sie 2 km2 Punktwolkendaten in einem einzigen Flug mit dem Livox-Rahmen-Lidar-Modul mit einem 70°-FOV und einer sichtbaren Lichtkamera mit einem 1-Zoll-Sensor.

[Image id="16277" lightbox="false" ]

Unübertroffene Genauigkeit

Rendern Sie zentimetergenaue Rekonstruktionen dank der hochpräzisen IMU, eines Vision-Sensors für Positioniergenauigkeit und der Einbindung von GNSS-Daten.

[Image id="16279" lightbox="false" ]

Bereit, wenn Sie es sind

Fliegen bei fast allen Wetterverhältnissen, die Schutzklasse IP44 ermöglicht den Betrieb der L1 in regnerischen oder nebligen Umgebungen. Das aktive Abtastverfahren des Lidar-Moduls ermöglicht Ihnen einen Nachtflug.

[Image id="16278" lightbox="false" ]

Visualisieren Sie Daten während des Fliegens
Livox Lidar-Modul

• Frame Lidar mit bis zu 100% effektiven Punktwolkenergebnissen
• Erfassungsbereich: 450 m (80% Reflektivität, 0 klx) / 190 m (10% Reflektivität, 100 klx)
• Effektive Punkterate: 240.000 Pkte/s
• Unterstützt 3 Rücksendungen
• Linienscan-Modus und nicht wiederholter Blütenblatt-Scan-Modus

Alles im Blick
RGB-Kamera

• 20MP
• 1-Zoll-CMOS
• Mechanischer Verschluss

Genaue Details bei Ihrer Entsorgung
Hochpräzise IMU

• Genauigkeit: 0,025° (Rolle/Tonhöhe) / 0,08° (Gyaw)
• Vision-Sensor für Positioniergenauigkeit
• GNSS, IMU, RGB Data Fusion

Stellen Sie die Welt in 3D-Punktwolken neu auf

[Image id="16280" lightbox="false" ]

Point Cloud LiveView
Echtzeit-Punktwolken bieten sofortige Einblicke vor Ort, so dass die Betreiber informiert sind, um schnell kritische Entscheidungen zu treffen.
Sie können auch die Qualität der Feldforschung überprüfen, indem Sie die Punktwolkendaten unmittelbar nach jedem Flug überprüfen.

Messung und Anmerkung
Erwerben und kommunizieren Sie kritische Dimensionen auf dem Punktwolkenmodell mithilfe von Messungen und Anmerkungen.

Nachbearbeitung aus einer Hand

DJI Terra führt die IMU- und GNSS-Daten für Punktwolken- und sichtbares Licht zusammen und führt darüber hinaus POS-Datenberechnungen durch, so dass Sie mühelos rekonstruierte Modelle und Genauigkeitsberichte erstellen können.

Anwendungsszenarien:

• Topographische Kartierung
• Schnelle Erstellung topografischer Karten unter Verwendung präziser digitaler Höhenmodelle.
• AEC und Vermessung
• Verwalten Sie den gesamten Projektlebenszyklus mit hochpräzisen Punktwolken und 3D-Modellen.
• Reaktion im Notfall
• Sammeln Sie zu jeder Tageszeit kritische Erkenntnisse in Echtzeit mit Hilfe von Echtfarben-Punktwolken.
• Strafverfolgung
• Situationsbewusstsein und forensische Informationen in Echtzeit gewinnen, um vor Ort fundierte Entscheidungen treffen zu können.
• Energie und Infrastruktur
• Modellieren Sie spärliche oder komplexe Strukturen im Detail, um sie effizient und sicher zu verwalten.
• Land- und forstwirtschaftliches Management
• Gewinnen Sie einen Einblick in Vegetationsdichte, Fläche, Bestandsvolumen, Kronendachbreite und Wachstumstrends.

Kompatibilität

• DJI Matrice 300 - Serie

Lieferumfang:

• 1x DJI Zenmuse L1
• 1x DJI Hartschalen Box
